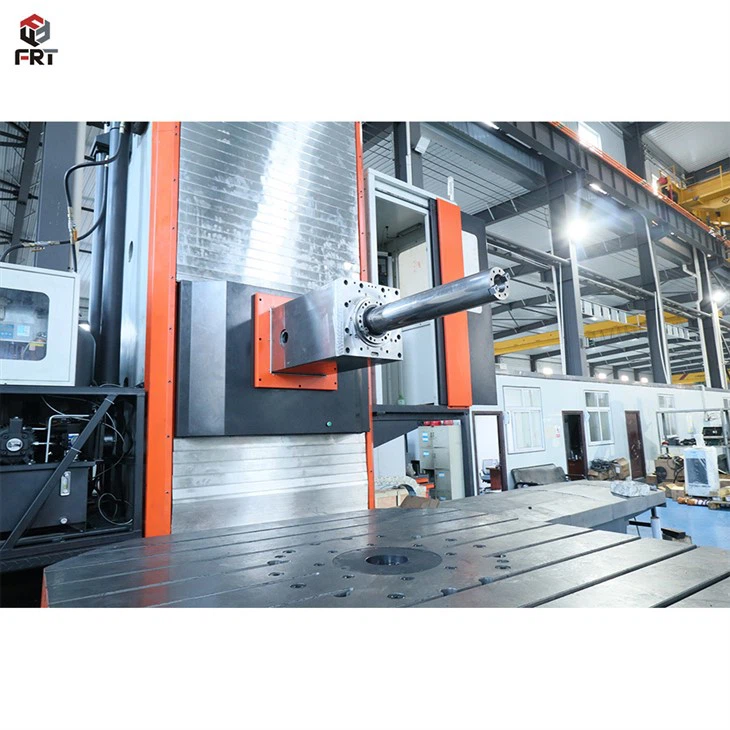

CNC فلور کی قسم بورنگ مشین

ابھی رابطہ کریں۔

1، CNC کنٹرول سسٹم معیاری تقریب
2، تکلا مسلسل درجہ حرارت کے نظام
3، خودکار پاور آف ڈیوائس
4، ہائیڈرولک یونٹ کا نظام.
5، سیال یونٹ کاٹنے
6، خودکار چکنا نظام
7، تین رنگ انتباہ روشنی
8، کام کی روشنی
9، ہینڈ وہیل کنٹرول باکس

10، RS-232 انٹرفیس
11، ہیٹ ایکسچینجر کی ترتیب
12، چپ ہٹانے والا اور چپ بالٹی
13، فاؤنڈیشن بولٹ اور لیول ایڈجسٹمنٹ پیڈ۔
14، کنٹرولر آپریشن دستی اور سرکٹ ڈایاگرام
15، مکینیکل سیفٹی آپریشن دستی
16، صحت سے متعلق ٹیسٹ ٹیبل
17، سپلیش تحفظ اور دستی دروازہ
18، مکینیکل ایڈجسٹمنٹ ٹولز کا ایک سیٹ

☆CNC سسٹم Simens/Mitsubishi/Fanuc/KND

☆ ہر ایک محور کی جھنڈی کا آلہ

☆ ڈسک میگزین / چین میگزین

☆ سپنڈل سینٹر واٹر آؤٹ پٹ 2-7MPa

☆12000-15000 مکینیکل سپنڈل

☆ چار محور فنکشن

☆ روٹری ٹیبل اور حرکت پذیر میز

مشین ٹولز میں اچھی سختی، اعلی درستگی، آسان آپریشن، حفاظت اور وشوسنییتا ہے۔ وہ بھاری مشینری، انجینئرنگ مشینری، لوکوموٹیوز، انجیکشن مولڈنگ مشین، کان کنی کا سامان، بڑی موٹریں، واٹر ٹربائنز، سٹیم ٹربائن، بحری جہاز، سٹیل، ملٹری، نیوکلیئر پاور، ماحولیاتی تحفظ اور دیگر مکینیکل پروسیسنگ کے شعبوں میں ترجیحی پروسیسنگ کا سامان ہیں۔ . یہ بحری جہازوں، نئی توانائی، ایرو اسپیس، آٹوموبائل، انجینئرنگ مشینری، پیکیجنگ، ریل ٹرانزٹ وغیرہ کے لیے موزوں ہیں مختلف مکینیکل پروسیسنگ شعبوں جیسے ہارڈ ویئر اور ربڑ میں بڑے حصوں کی پروسیسنگ انتہائی بڑے اور انتہائی بھاری پرزوں کی پروسیسنگ کے لیے ترجیحی سامان ہے۔ اعلی صحت سے متعلق ضروریات اور پیچیدہ ڈھانچے.

سی این سی فلور ٹائپ بورنگ اور ملنگ مشین ایک کالم موونگ سٹرکچر ہے، جو بنیادی طور پر ورک ٹیبل، بیڈ، سلائیڈ سیٹ، کالم، ریم، ہائیڈرولک سسٹم، چکنا کرنے کا نظام، نیومیٹک سسٹم، کوئنگ اور فلٹرنگ سسٹم، چپ ہٹانے کا آلہ، فکسڈ آپریشن پینل اور الیکٹرانکس پر مشتمل ہے۔ کنٹرول سسٹم.

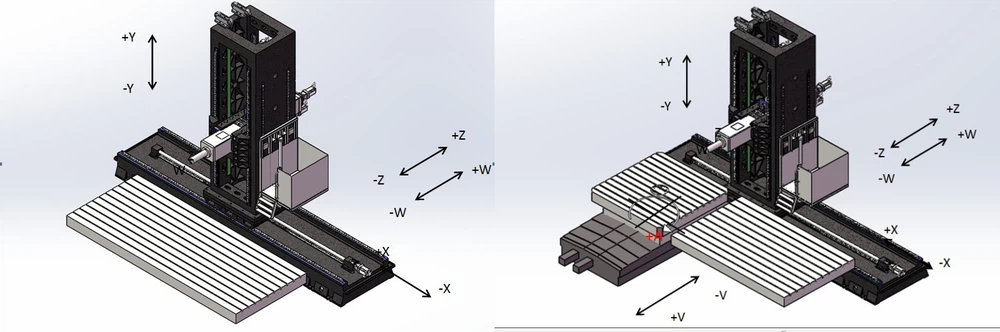

ہر ایک کوآرڈینیٹ محور کی تعریف:

X-axis: کالم بستر پر گائیڈ ریل کے ساتھ بائیں اور دائیں حرکت کرتا ہے۔

Y-axis: سلائیڈنگ سیٹ کا جزو کالم پر گائیڈ ریل کے ساتھ ساتھ اوپر اور نیچے حرکت کرتا ہے۔

Z-axis: رام سلائیڈ سیٹ پر گائیڈ ریل کے ساتھ ساتھ آگے اور پیچھے کی طرف بڑھتا ہے:

W-axis: بورنگ بار رام میں آگے اور پیچھے کی طرف جاتا ہے:

A-axis: روٹری ورکنگ ٹیبل روٹری موومنٹ (اختیاری):

V-axis: روٹری ورکنگ ٹیبل آگے اور پیچھے جاتی ہے۔

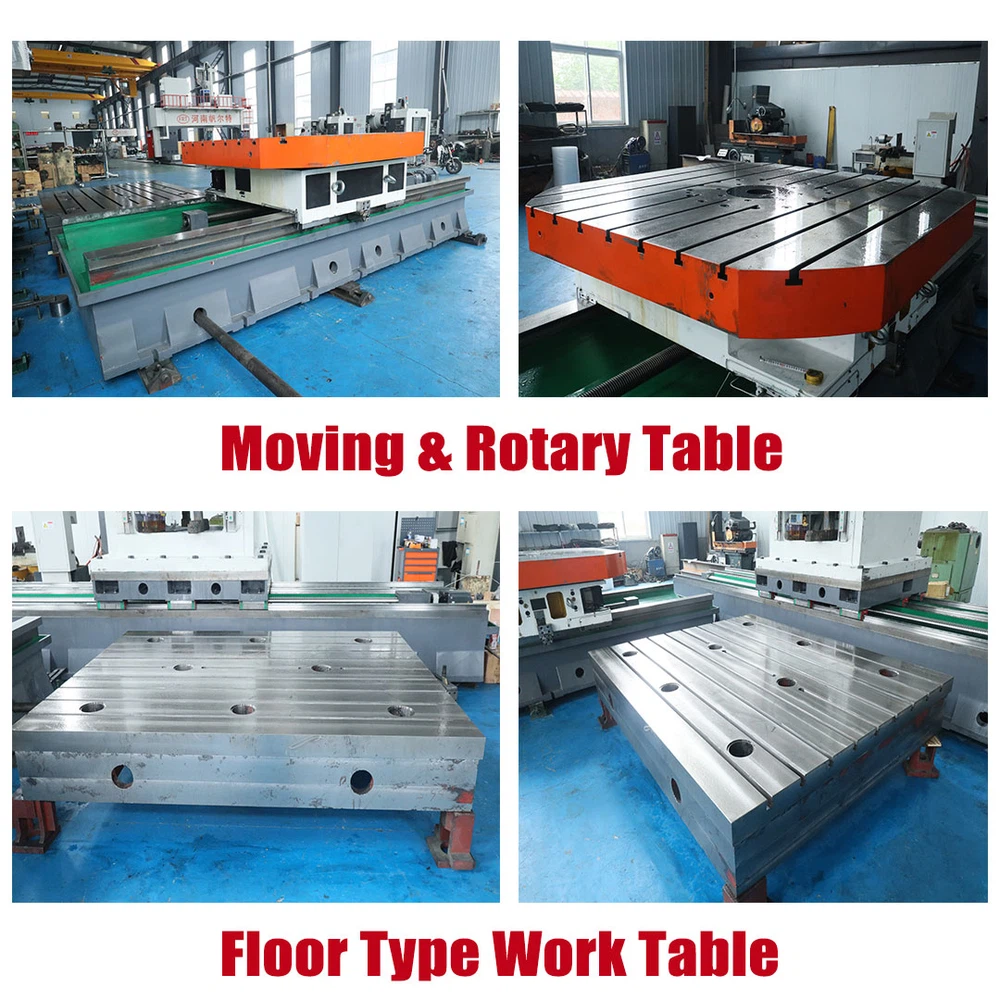

روٹری ٹیبل + V محور

روٹری شافٹ سسٹم صحت سے متعلق YRT بیرنگ کو اپناتا ہے، ورک ٹیبل کی روٹری موشن درستگی زیادہ ہے، موڑنے کی سختی زیادہ ہے، اور مونڈنے والی مزاحمت اچھی ہے۔ ہیوی ڈیوٹی رولر لکیری گائیڈز میں اعلی رابطے کی سختی کے فوائد ہوتے ہیں، یہ بڑے متحرک بوجھ اور جامد بوجھ، چھوٹے متحرک اور جامد رگڑ کے گتانک، اچھی متحرک کارکردگی، اعلی پوزیشننگ کی درستگی اور آسان دیکھ بھال کا مقابلہ کر سکتے ہیں۔

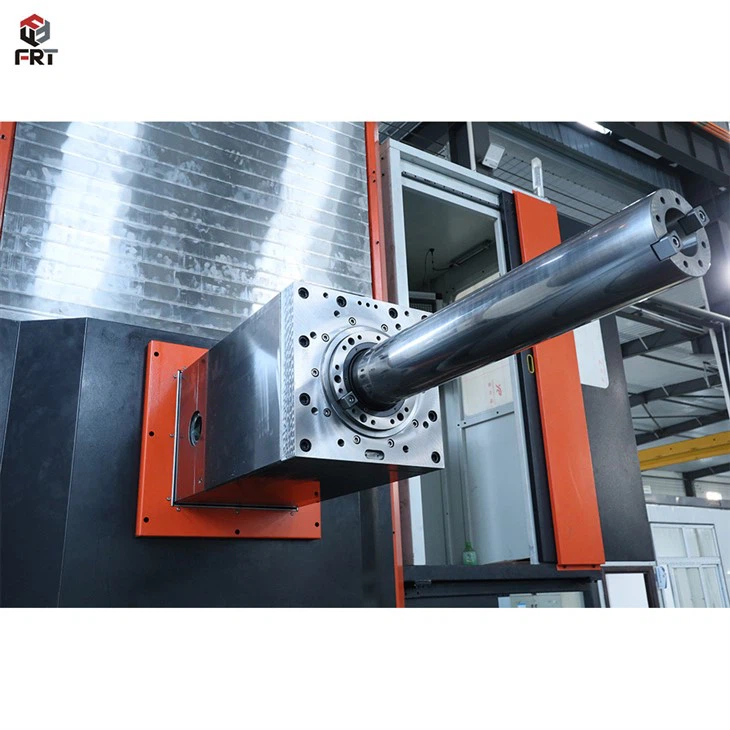

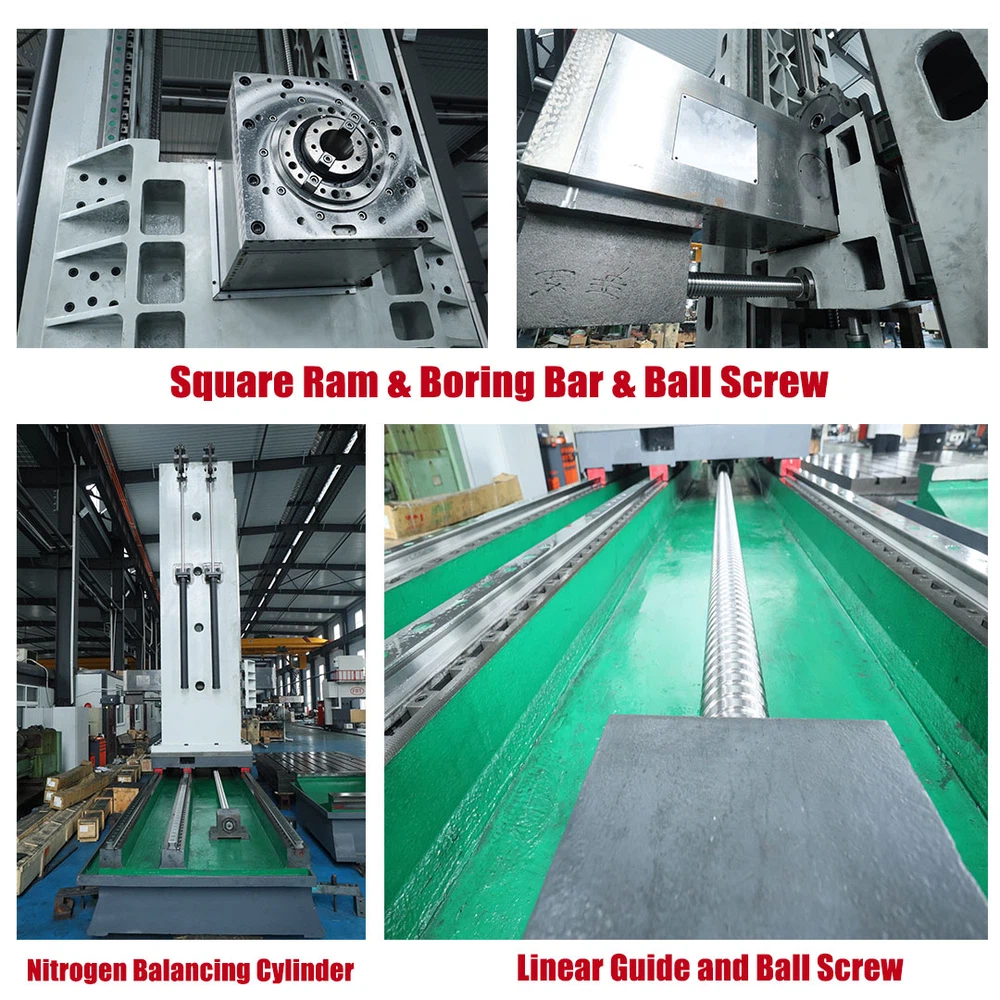

سر

بورنگ بار درآمد شدہ جرمن مواد SACM645 سے بنا ہے۔ اور علاج کے بعد سختی اتنی زیادہ ہے جتنا (Hs100 10")

کالم

کالم ایک بند خانے کی شکل کا ڈھانچہ ہے جس میں پسلیوں کو مضبوط کرنے، میوٹی پوائنٹ سپورٹ، مضبوط سختی اور اچھی استحکام کا معقول انتظام ہے: کالم کی مین ریل دو دیواری ڈھانچہ اپناتی ہے۔ اور کالم کی اندرونی دیوار یونین جیک کو اپناتی ہے۔ شکل کراس rib. جس میں اعلی موڑنے اور torsional طاقت ہے؛ پوری مشین میں اچھی سختی ہے اور بھاری ڈیوٹی کاٹنے کی ضروریات کو پورا کرتی ہے۔
