CNC افقی لیتھ

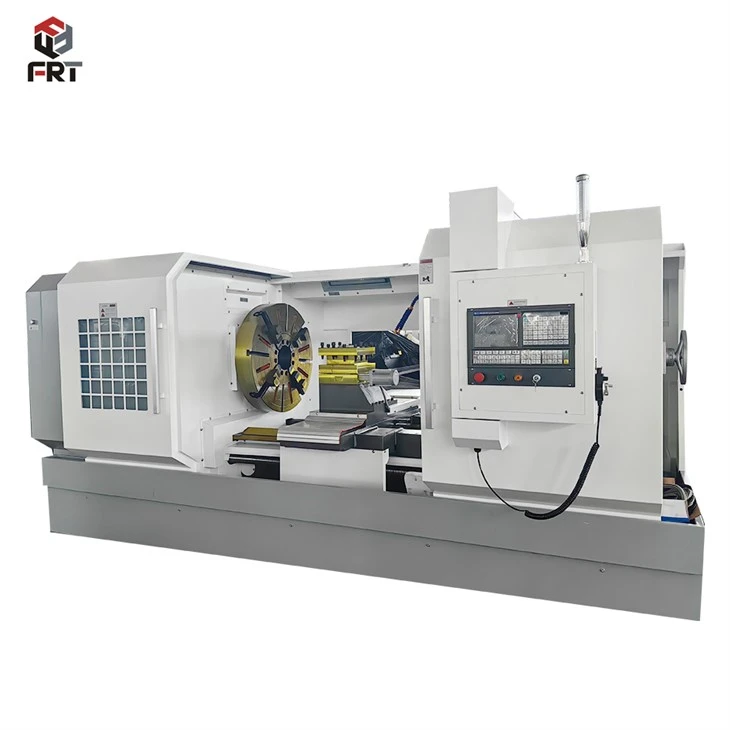

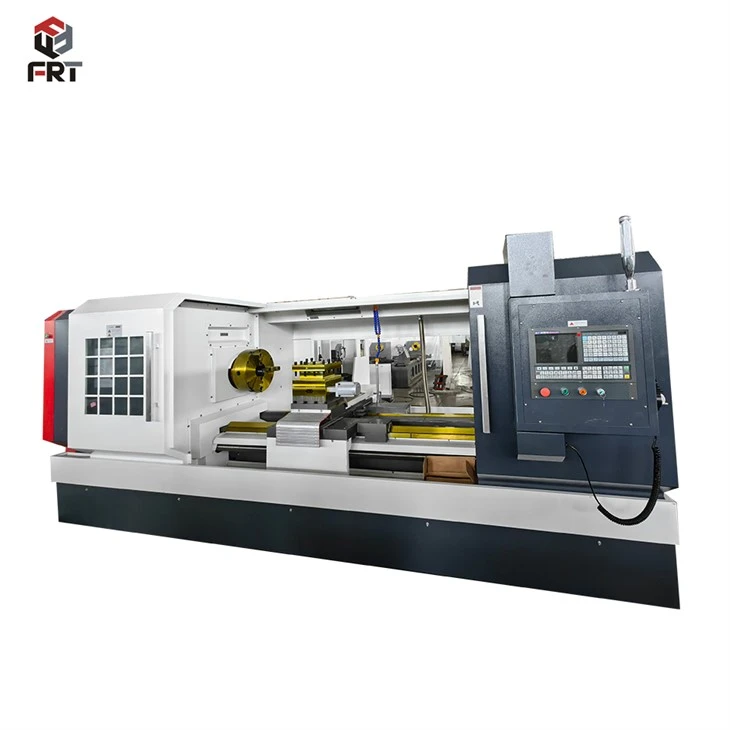

ایک CNC افقی لیتھ، جسے CNC افقی لیتھ بھی کہا جاتا ہے، کمپیوٹر ڈیجیٹل کنٹرول ٹیکنالوجی کا استعمال کرتا ہے۔ اس کا بنیادی کام CNC سسٹم کے ذریعے پروگرام کے کمانڈز کو وصول کرنا اور اس پر کارروائی کرنا ہے، خود بخود اسپنڈل اور ٹول ہولڈر جیسے اجزاء کی نقل و حرکت کو کنٹرول کرتا ہے۔

افقی بیڈ کی بنیاد پر، ورک پیس کو افقی سپنڈل کے چک/مرکز میں بند کیا جاتا ہے، جو تکلے کے ساتھ گھومتا ہے۔ ٹول ہولڈر پر نصب یہ ٹول بیڈ کے گائیڈ ویز کے ساتھ ساتھ حرکت کرتا ہے، خود بخود عمل مکمل کرتا ہے جیسے کہ بیرونی موڑ، اندرونی سوراخ کی مشینی، چہرے کے آخر میں کٹنگ، اور دھاگوں اور آرکس جیسی پیچیدہ خصوصیات کو موڑنا۔

روایتی افقی لیتھز کے مقابلے میں، اس مشین کو دستی آپریٹر کنٹرول کی ضرورت نہیں ہے، جو کہ اعلیٰ درستگی اور کارکردگی پیش کرتی ہے، جو پیچیدہ حصوں کو قابل اعتماد طریقے سے پروسیس کرنے کی صلاحیت رکھتی ہے۔ یہ وسیع پیمانے پر مشینری مینوفیکچرنگ میں بڑے پیمانے پر پیداوار یا گھومنے والی سڈول حصوں جیسے شافٹ اور ڈسکس کی صحت سے متعلق مشینی کے لئے استعمال ہوتا ہے۔

ابھی رابطہ کریں۔

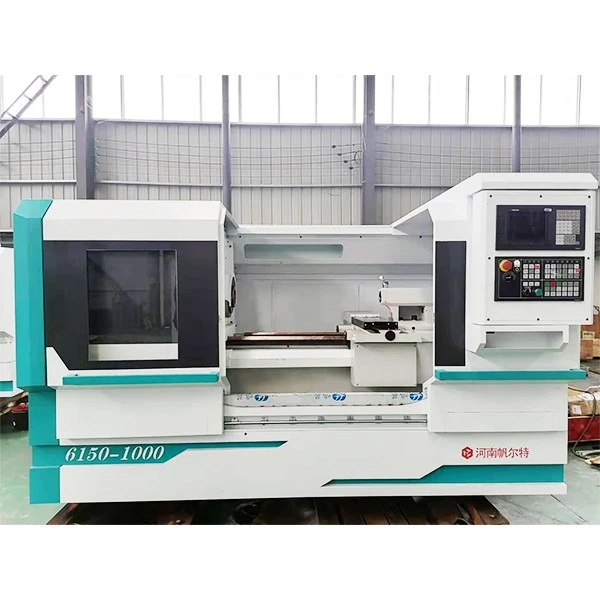

FRT-6150-1000

FRT-611250-3000

CNC افقی لیتھ کا بنیادی کام بیلناکار ورک پیس کو اعلی سطح کی درستگی کے ساتھ شکل دینا اور ختم کرنا ہے۔ یہ مختلف کام انجام دے سکتا ہے جیسے موڑ، سامنا، تھریڈنگ، ڈرلنگ اور بورنگ۔ مشین ایک بستر پر مشتمل ہے، جو ایک افقی بنیاد ہے جو ورک پیس کو سہارا دیتی ہے، اور ایک گاڑی جو بستر کے ساتھ ساتھ چلتی ہے اور کاٹنے کے اوزار رکھتی ہے۔

CNC سسٹم آپریٹر کو مشینی آپریشنز کے لیے مخصوص ہدایات کے ساتھ لیتھ کو پروگرام کرنے کی اجازت دیتا ہے۔ یہ ہدایات عام طور پر CAD/CAM سافٹ ویئر کا استعمال کرتے ہوئے بنائی جاتی ہیں یا براہ راست CNC کنٹرول پینل میں داخل کی جاتی ہیں۔ CNC کنٹرول یونٹ پروگرام کی تشریح کرتا ہے اور لیتھ کو حکم دیتا ہے کہ کٹنگ ٹول کو مخصوص جہتوں اور کٹنگ پیرامیٹرز کے مطابق ورک پیس کے ساتھ لے جائے۔

ٹول ریسٹ کی اقسام اور ایپلی کیشنز

مربع ٹول ریسٹ: عام طور پر عام افقی لیتھز میں پایا جاتا ہے، شکل میں مربع، 4 مختلف ٹولز (جیسے بیرونی سلنڈرکل ٹرننگ ٹولز، اینڈ ٹرننگ ٹولز، تھریڈ ٹرننگ ٹولز وغیرہ) سے لیس ہو سکتے ہیں، دستی طور پر انڈیکس کیا جا سکتا ہے اور تبدیل کیا جا سکتا ہے، ساخت میں سادہ، سنگل - ٹکڑا چھوٹے بیچ کے لیے موزوں ہے۔

برج ٹول ریسٹ: زیادہ تر ہیکساگونل (ہیکساگونل ٹول ریسٹ)، 6 یا اس سے زیادہ ٹولز سے لیس ہو سکتے ہیں، مکینیکل یا ہائیڈرولک ڈرائیو کے ذریعے ترتیب دیے گئے، ملٹی-مسلسل پروسیسنگ کے لیے موزوں، پیداواری کارکردگی کو بہتر بنانے کے لیے عام طور پر خودکار لیتھز یا CNC لیتھز میں استعمال ہوتے ہیں۔

الیکٹرک ٹول ریسٹ: عام طور پر CNC افقی لیتھز میں استعمال کیا جاتا ہے، موٹر ڈرائیو کے ذریعہ ترتیب دیا جاتا ہے، اعلی پوزیشننگ کی درستگی کے ساتھ، تیز ٹول کی تبدیلی کی رفتار، پروگرام کنٹرول، پیچیدہ حصوں کی بیچ پروسیسنگ کے لیے موزوں ہے۔

درخواست

ٹول ریسٹ ٹولز کو انسٹال کرنے کے لیے ایک کلیدی جز ہے، جو ٹول کو کلیمپ کرنے اور اسے موڑنے، ڈرلنگ، تھریڈ پروسیسنگ اور دیگر عمل کو مکمل کرنے کے لیے کوآرڈینیٹ ایکسس کے ساتھ آگے بڑھنے کے لیے استعمال کیا جاتا ہے۔ اس کی قسم کا انتخاب پروسیسنگ کی درستگی، پیداوار کی کارکردگی اور آٹومیشن کی ضروریات پر منحصر ہے۔

عام ٹیل اسٹاک: یہ ایک بنیاد، ایک آستین، ایک مرکز، وغیرہ پر مشتمل ہوتا ہے۔ آستین کو دستی طور پر کھلایا جا سکتا ہے اور اس کا استعمال لمبے شافٹ حصوں کو سہارا دینے کے لیے، یا سوراخ کی پروسیسنگ کے لیے ڈرل، ریمر اور دیگر آلات کو انسٹال کرنے کے لیے کیا جاتا ہے۔

CNC ٹیل اسٹاک: سروو موٹر سے لیس، یہ آستین کی توسیع اور مرکز کے دباؤ کو خود بخود کنٹرول کر سکتا ہے، CNC لیتھز کے لیے موزوں ہے، اور پروگرام کے ساتھ مل کر مکمل صحت سے متعلق پروسیسنگ کر سکتا ہے۔

ہیوی-ڈیوٹی ٹیل اسٹاک: یہ ایک مضبوط ڈھانچہ اور مضبوط بوجھ برداشت کرنے کی صلاحیت رکھتا ہے

ٹیل اسٹاک بنیادی طور پر لمبے ورک پیس کے ایک سرے کو سہارا دینے کے لیے استعمال ہوتا ہے، اور ورک پیس کی پوزیشننگ اور کلیمپنگ کا احساس کرنے کے لیے اسپنڈل سینٹر کے ساتھ تعاون کرتا ہے۔ ایک ہی وقت میں، یہ ڈرلنگ، ریمنگ اور دیگر کاموں کو مکمل کرنے کے لیے ہول پروسیسنگ ٹولز انسٹال کر سکتا ہے۔ یہ افقی لیتھز کے لیے لمبی شافٹ اور ڈسک آستین کے پرزوں پر کارروائی کرنے کے لیے ایک اہم معاون جزو ہے۔

CNC افقی لیتھز فعال طور پر گردشی طور پر سڈول ورک پیس جیسے شافٹ اور آستین پر کارروائی کر سکتی ہیں۔ مثال کے طور پر، وہ فعال طور پر بیرونی طواف، اندرونی بوروں اور اختتامی چہروں کو موڑ سکتے ہیں، اور خود بخود دھاگے کی کٹائی اور ٹیپر مشیننگ جیسے عمل کو بھی مکمل کر سکتے ہیں۔ مشینی عمل کے دوران، CNC کا نظام درست طریقے سے کاٹنے والے پیرامیٹرز کو کنٹرول کر سکتا ہے تاکہ ورک پیس کی جہتی درستگی اور سطح کے معیار کو یقینی بنایا جا سکے۔ ایک ہی وقت میں، افقی لیتھز بھی مختلف ورک پیس کو مؤثر طریقے سے پروسیس کر سکتی ہیں۔ مثال کے طور پر، اسٹیپڈ شافٹ کو مختلف قطروں کے بیرونی طواف میں مشین بنایا جا سکتا ہے، فلینجز کے آخری چہرے اور اندرونی بوروں کو ٹھیک ٹھیک موڑ دیا جا سکتا ہے، اور تھریڈڈ پائپ کی فٹنگز کو دھاگوں میں مشین بنایا جا سکتا ہے جو روٹری ورک پیس کے لیے مختلف صنعتوں کی مشینی ضروریات کو پورا کرتے ہوئے وضاحتیں پوری کرتے ہیں۔
