افقی عمودی روٹری ٹیبل ایک اعلی - صحت سے متعلق ہے ، ملٹی - فنکشنل مشین ٹول لوازمات جو عمودی اور افقی مشینی مراکز کے مابین لچکدار طریقے سے تبدیل ہوسکتے ہیں ، جس سے مشین ٹول کی پروسیسنگ کی صلاحیت کو نمایاں طور پر بڑھایا جاسکتا ہے۔

انکوائری بھیجنے

مصنوعات کا تعارف

تعریف

افقی عمودی روٹری ٹیبل سی این سی ملنگ مشینوں اور مشینی مراکز کے لئے ایک اہم لوازمات ہے۔ اس میں دو باہمی طور پر کھڑے پوزیشننگ کی سطحیں ہیں ، جو عمودی یا افقی طور پر آسانی سے انسٹال کی جاسکتی ہیں۔ ورک پیس کو تکلا سوراخ یا ٹیبل کے ٹی {{2} sl سلاٹ کے ذریعے کلپ کیا جاسکتا ہے ، اور کسی بھی زاویہ کی اشاریہ سازی اور مستقل روٹری فیڈ موشن کو مکمل کرسکتا ہے۔ اس کا انوکھا ڈیزائن تکلا کو عمودی یا افقی طور پر انسٹال کرنے کی اجازت دیتا ہے ، جس سے مشین ٹول کی عملی حد کو وسعت ملتی ہے اور پیچیدہ پروسیسنگ کو مکمل کرنا ، جیسے یکساں طور پر تقسیم اور غیر مساوی طور پر منقسم سوراخ ، سلاٹ اور مستقل خصوصی سطح کی پروسیسنگ۔ سی این سی سسٹم کے کنٹرول میں ، اس میں پروسیسنگ کی اچھی درستگی ہے ، صحت سے متعلق مینوفیکچرنگ کی ضروریات کو پورا کرسکتا ہے ، اور مشین ٹول کی لچک اور پروسیسنگ کی صلاحیت کو نمایاں طور پر بہتر بناتا ہے۔

مصنوعات دکھاتے ہیں

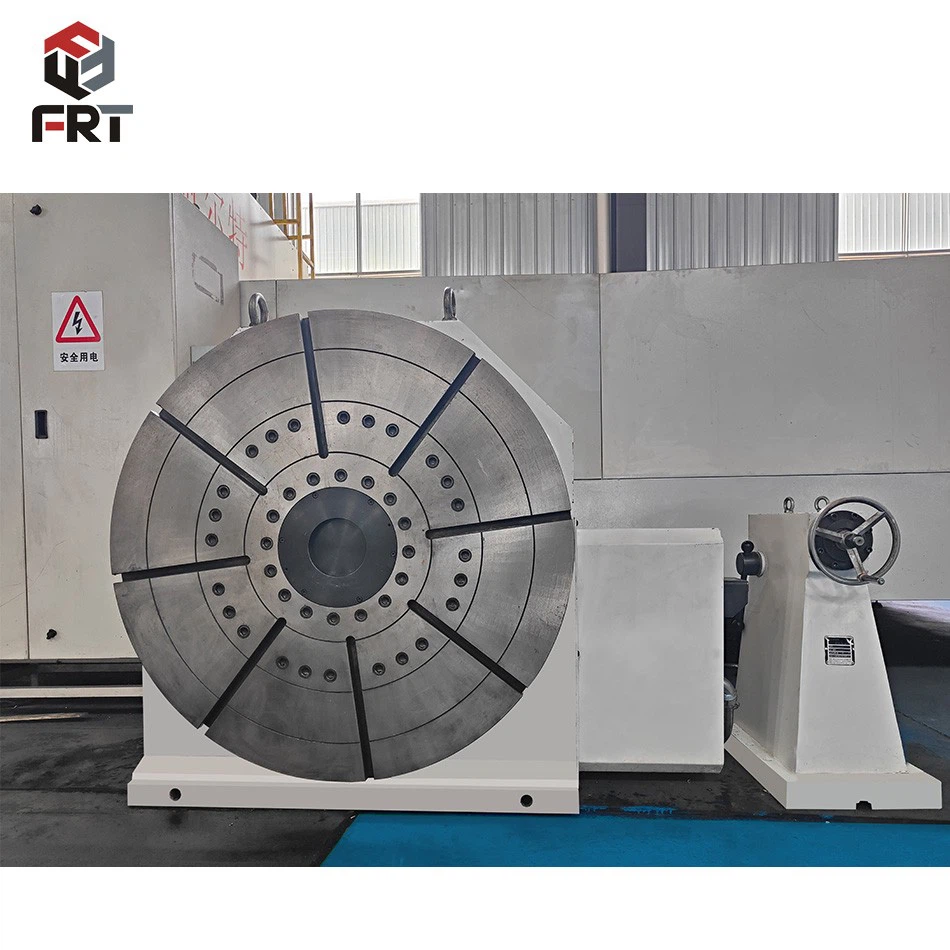

horizontal vertical rotary table

اہم وضاحتیں
نہیں۔	اشیا		SKT13800E (EL)	SKT13100E (EL)	SKT131200E (EL)	SKT131500E (EL)
1	ٹرن لیبل قطر		ф800	ф 1000	ф1200	ф1500
2	مرکز کی اونچائی		465	580	720	900
3	کل موٹائی		390	435	895	895
4	سینٹر بور قطر		ф 135(ф230)H7	ф165(ф260)H7	ф 250(ф450)H7	ф250(ф450)H7
5	کلیدی سائز کا پتہ لگانا		22	22	28	28
6	T - سلاٹ سائز		18H12	22H12
7	کیڑے گیئر تناسب		1:120	1:120	1:150	1:150
8	کل کمی کا تناسب		1:360	1:360	1:600	1:600
9	زیادہ سے زیادہ		5.5	5.5	2.7	1.5
10	ٹیبل گائریشن زاویہ فی پلس		0.001 ڈگری	0.001 ڈگری	0.001 ڈگری	0.001 ڈگری
11	سروو موٹر (اختیاری)	آؤٹ پٹ پاور (کلو واٹ)	3.8 سے زیادہ یا اس کے برابر	3.8 سے زیادہ یا اس کے برابر	11.3 سے زیادہ یا اس کے برابر	11.3 سے زیادہ یا اس کے برابر
11	سروو موٹر (اختیاری)	nm	22 سے زیادہ یا اس کے برابر	27 سے زیادہ یا اس کے برابر	36 سے زیادہ یا اس کے برابر	36 سے زیادہ یا اس کے برابر
12	درستگی کو تقسیم کرنا		15"	15"	15"	15"
13	تکرار کی درستگی		4"	4"	4"	4"
14	کلیمپ ٹورک	تیل 15x10'Pa	5000	7000	12000	15000
15	لوڈ کی گنجائش ہور۔		2000	3500	5000	7000
16	لوڈ کی گنجائش کا بوجھ۔		750	1000	3000	5000
17	خالص وزن		1300	1900	5800	8500

ابھی رابطہ کریں

انتخاب اور مماثل تجاویز

بوجھ کی گنجائش

ورک پیس کے وزن کے مطابق ورک بینچ کا زیادہ سے زیادہ بوجھ منتخب کریں (جیسے 100 کلوگرام ، 500 کلوگرام ، 2000 کلوگرام اور دیگر خصوصیات)۔

پوزیشننگ کی درستگی

صحت سے متعلق پروسیسنگ (جیسے سانچوں ، ہوا بازی کے حصے) کے ل you ، آپ کو پوزیشننگ کی درستگی کے ساتھ ایک ماڈل منتخب کرنے کی ضرورت ہے جو 5 ″ سے کم یا اس کے برابر ہے۔

ڈرائیو موڈ

براہ راست ڈرائیو موٹریں اعلی - اسپیڈ اور ہائی - صحت سے متعلق منظرناموں کے لئے موزوں ہیں۔ کیڑے گیئر ڈرائیوز اعلی - torque اور بھاری - لوڈ منظرناموں کے لئے موزوں ہیں۔

انٹرفیس مطابقت

اس بات کو یقینی بنائیں کہ ورک بینچ مشین ٹول (جیسے FENUC ، سیمنز) کے CNC سسٹم کے ساتھ مطابقت رکھتا ہے ، اور C - محور لنکج کنٹرول کی حمایت کرتا ہے۔

ان حصوں کی اقسام جن پر کارروائی کی جاسکتی ہے

افقی عمودی سی این سی روٹری ٹیبل ، عمودی اور افقی مشینی کرنسیوں کے مابین سوئچ کرنے کی صلاحیت کے ساتھ ، پیچیدہ باکس - شکل کے حصوں ، بے قاعدگی سے شکل کے ساختی حصوں ، اور پولی ہیڈرل اجزاء کی مشینی ضروریات کو اپنا سکتا ہے ، اور سی این سی مشیننگ کے میدان میں وسیع پیمانے پر استعمال ہوتا ہے۔ مثال کے طور پر ، اس کا استعمال انجینئرنگ مشینری میں گیئر باکس ہاؤسنگ ، ایرو اسپیس میں فریم ساختی حصے ، صحت سے متعلق سانچوں میں گہا سڑنا کور ، اور نئے توانائی کے سازوسامان میں موٹر ہاؤسنگ کے لئے استعمال کیا جاسکتا ہے۔ یہ متعدد مشینی عملوں کو مکمل کرسکتا ہے جیسے گھسائی کرنے والی ، سوراخ کرنے والی ، بورنگ ، اور کسی ایک کلیمپنگ میں ٹیپ کرنا ، جو کلیمپنگ کی غلطیوں کو کم کرسکتا ہے اور درستگی کو بہتر بنا سکتا ہے ، اور مختلف سائز اور خصوصیات کے حصوں کے مشینی منظرناموں کے مطابق ڈھال سکتا ہے ، جس سے پیچیدہ حصوں کی مشینی صلاحیت اور عمل کی مطابقت کو بہت بہتر بنایا جاسکتا ہے۔
