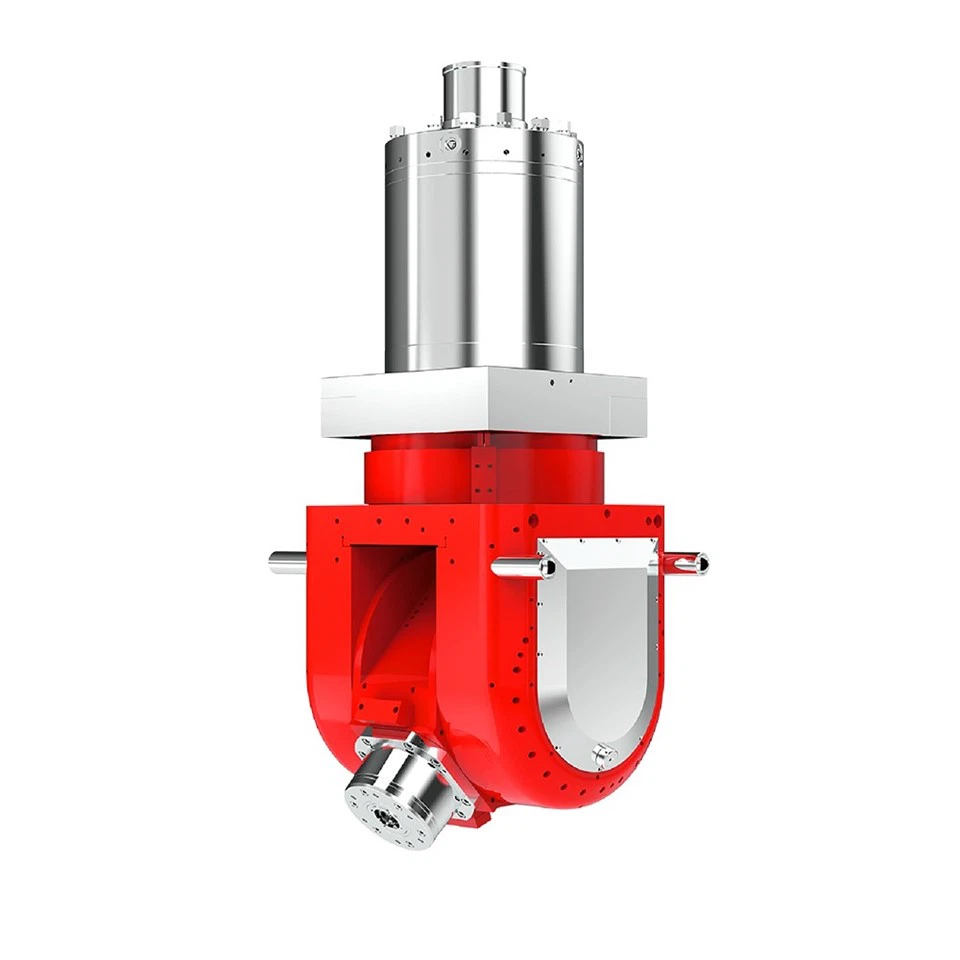

2 Axis Milling Head
2 Axis Milling Head
2 Axis Milling Head

2 محور ملنگ ہیڈ

2 محور ملنگ ہیڈ مشین ٹول کا ایک کلیدی جزو ہے ، جس میں دو گھومنے والے محور (جیسے X ، Y محور یا X ، Z محور) کے ارد گرد تعلق کا کام ہوتا ہے۔ سی این سی سسٹم کے کنٹرول کے ذریعے ، پیچیدہ رفتار پروسیسنگ جیسے آرک اور سرپل لائن کا ادراک کیا جاسکتا ہے ، اور حصے کی سطح پر پروسیسنگ کی درستگی اور کارکردگی کو بہتر بنایا جاسکتا ہے۔ یہ عام طور پر چھوٹے اور درمیانے درجے کے {{3} sed سائز کی گھسائی کرنے والی مشینوں اور مشینی مراکز میں استعمال ہوتا ہے۔ اس میں ایک کمپیکٹ ڈھانچہ اور اچھی سختی ہے۔ یہ اعلی - صحت سے متعلق ملنگ ، بورنگ اور دیگر عمل کی ضروریات کو پورا کرسکتا ہے۔ مکینیکل پروسیسنگ کے شعبے میں آٹومیشن اور صحت سے متعلق حاصل کرنے کے لئے یہ ایک اہم جز ہے۔

انکوائری بھیجنے

مصنوعات کا تعارف

تعریف

2 محور ملنگ ہیڈ سی این سی مشین ٹولز کا ایک اہم آلات ہے ، جو بنیادی طور پر مشین ٹولز کی پروسیسنگ کی صلاحیت کو بڑھانے کے لئے استعمال ہوتا ہے۔ اس کی بنیادی خصوصیت یہ ہے کہ اس میں دو گھومنے والے محور ہوتے ہیں (عام طور پر ایک محور X محور اور بی محور کے گرد گھومتا ہے جو Y محور کے گرد گھومتا ہے ، یا Y محور اور C محور کے گرد گھومتا ہے جو Z محور کے گرد گھومتا ہے) ، جو ملٹی -}}}}}}}}}}}}}}}}}}}}}}}}}} کی پروسیسنگ کو حاصل کرنے کے لئے پروسیسنگ کے دوران ٹول کرنسی کو خود بخود ایڈجسٹ کرسکتا ہے۔ مشین ٹول اسپنڈل کے ساتھ تعلق کے ذریعہ ، یہ پیچیدہ مڑے ہوئے سطحوں ، مائل طیاروں یا سوراخ کے نظام کی پروسیسنگ کو مکمل کرسکتا ہے جو روایتی سنگل - محور ملنگ ہیڈز کے ساتھ حاصل کرنا مشکل ہے۔

مصنوعات کی تفصیل

2 axis milling head

اہم پیرامیٹرز
A/C محور درجہ بندی والا torque	3400N.m/3000N.m
A/C محور ہائیڈرولک کلیمپنگ ٹارک	4000N.m
A/C محور زیادہ سے زیادہ سوئنگ کی رفتار	10rpm
A/C محور گردش زاویہ کی حد	± 95 ڈگری / ± 360 ڈگری
A/C محور انکوڈر قسم	مطلق
A/C محور کی پوزیشننگ درستگی	8
A/C محور دہرانے والی پوزیشننگ کی درستگی	6
درجہ بند ٹورک	95-400
ہلٹ	HSK A100
چکنا کرنے کا طریقہ	چکنائی چکنا

ابھی رابطہ کریں

اہم افعال

ملٹی - محور لنکج پروسیسنگ

دو گھومنے والے محوروں کے رابطے کے ذریعے ، ٹول پینٹاہیڈرل پروسیسنگ کو حاصل کرنے کے لئے کسی بھی زاویہ پر ورک پیس میں کاٹ سکتا ہے (جیسے ایک کلیمپنگ میں ورک پیس کی پانچ سطحوں کی گھسائی کرنے والی) ، کلیمپنگ کے اوقات کی تعداد کو کم کرسکتا ہے ، اور پروسیسنگ کی درستگی اور کارکردگی کو بہتر بناتا ہے۔

عام ایپلی کیشنز: مولڈ گہاوں کی پیچیدہ مڑے ہوئے سطحیں ، امپیلر بلیڈوں کی مقامی زاویہ پروسیسنگ۔

مائل سطح اور سوراخ کے نظام پروسیسنگ

ورکپیس کلیمپنگ زاویہ کو دستی طور پر ایڈجسٹ کرنے کی ضرورت نہیں ہے ، اور روایتی پروسیسنگ میں ناکافی ٹولنگ اور حقیقت کی درستگی کی وجہ سے ہونے والی غلطیوں سے گریز کرتے ہوئے ، مائل ہوائی جہاز کی گھسائی کرنے والی اور مائل ہول ڈرلنگ براہ راست گھسائی کرنے والے سر کو گھوماتے ہوئے براہ راست مکمل ہوجاتی ہے۔

مشین ٹولز کی پروسیسنگ رینج کو بڑھانا

تین - محور مشین ٹولز (x/y/z لکیری محور) کے لئے ، 2 -}}}}}}}}}}}}}}} کو شامل کرنے کے بعد ، اس کو پانچ محور لنکج فنکشن (X/Y/Z+A/B یا B/C محور) میں اپ گریڈ کیا جاسکتا ہے ، جو لچک اور پروسیسنگ کی صلاحیتوں کو نمایاں طور پر بہتر بناتا ہے۔

اعلی - صحت سے متعلق پوزیشننگ اور انڈیکسنگ

کچھ گھسائی کرنے والے سر اعلی - صحت سے متعلق اشاریہ سازی کے افعال (جیسے 0.001 ڈگری کم سے کم انڈیکسنگ) کی حمایت کرتے ہیں ، جو گیئر دانت کی سطحوں اور کیمز جیسے صحت سے متعلق حصوں کی اشاریہ سازی کے لئے استعمال ہوسکتے ہیں۔

قابل اطلاق مشین ٹول کی اقسام

2 محور ملنگ ہیڈ بنیادی طور پر مندرجہ ذیل مشین ٹولز کے لئے موزوں ہیں:

مشین کی قسم	موافقت کا منظر
عمودی مشینی مرکز	افقی 2 محور ملنگ ہیڈ (جیسے A/B محور) شامل کرکے ، عمودی مشین ٹول کو عمودی سطحوں ، اوپر کی سطحوں اور اطراف پر کارروائی کرنے کے لئے "عمودی اور افقی مشترکہ" موڈ میں تبدیل کیا جاسکتا ہے۔
افقی مشینی مرکز	عمودی 2 - محور ملنگ ہیڈ (جیسے B/C محور) کے ساتھ ، یہ افقی ورک پیسوں کی ملٹی اینگل پروسیسنگ کی صلاحیت کو بڑھاتا ہے ، خاص طور پر باکس کے پرزوں کے لئے موزوں ہے۔
گینٹری ملنگ مشین	وسیع تر مشینی علاقے کو ڈھانپنے کے لئے گھسائی کرنے والے سر کو گھوماتے ہوئے ، بڑے ورک پیسوں کی طرف سے پانچ - کے ساتھ استعمال کیا جاتا ہے۔
بورنگ اور ملنگ مشین	بورنگ کے توسیعی افعال مائل سوراخوں اور پیچیدہ گہاوں کی صحت سے متعلق مشینی کو قابل بناتے ہیں ، جو عام طور پر ایرو اسپیس اور جہاز سازی والے شعبوں میں استعمال ہوتا ہے۔

کس طرح منتخب کریں

اسپنڈل اسپیڈ رینج کاٹنے کی کارکردگی کا تعین کرتا ہے اور اسے آلے اور ورک پیس مواد سے مماثل ہونا چاہئے۔ مناسب رفتار سے ملنے والی کمپن کو کم کرتا ہے اور سطح کی تکمیل کو بہتر بناتا ہے۔

طاقت اور ٹارک براہ راست سامان کی کارکردگی کو متاثر کرتے ہیں۔ بجلی کا تعلق بوجھ کی گنجائش کاٹنے سے ہے ، جبکہ ٹارک بھاری - لوڈ کاٹنے کے استحکام کا تعین کرتا ہے۔ دونوں کو لازمی طور پر مادے کی سختی کے ساتھ ہم آہنگ ہونا چاہئے۔

دوہری زاویہ کی حد 2 محور گھسائی کرنے والے سر کا بنیادی پیرامیٹر ہے ، جو مشینی کوریج کو متاثر کرتی ہے۔ پیچیدہ مڑے ہوئے اور مائل سطحوں کو مشینی بنانے کے لئے ایک بڑا زاویہ زیادہ موزوں ہے۔

رابطے کی درستگی اور سختی کو یقینی بنانے اور آپریشنل کمپن کو روکنے کے لئے بڑھتے ہوئے انٹرفیس کی وضاحتیں مشین ٹول اسپنڈل/برج انٹرفیس کے ساتھ مطابقت رکھتی ہیں۔
