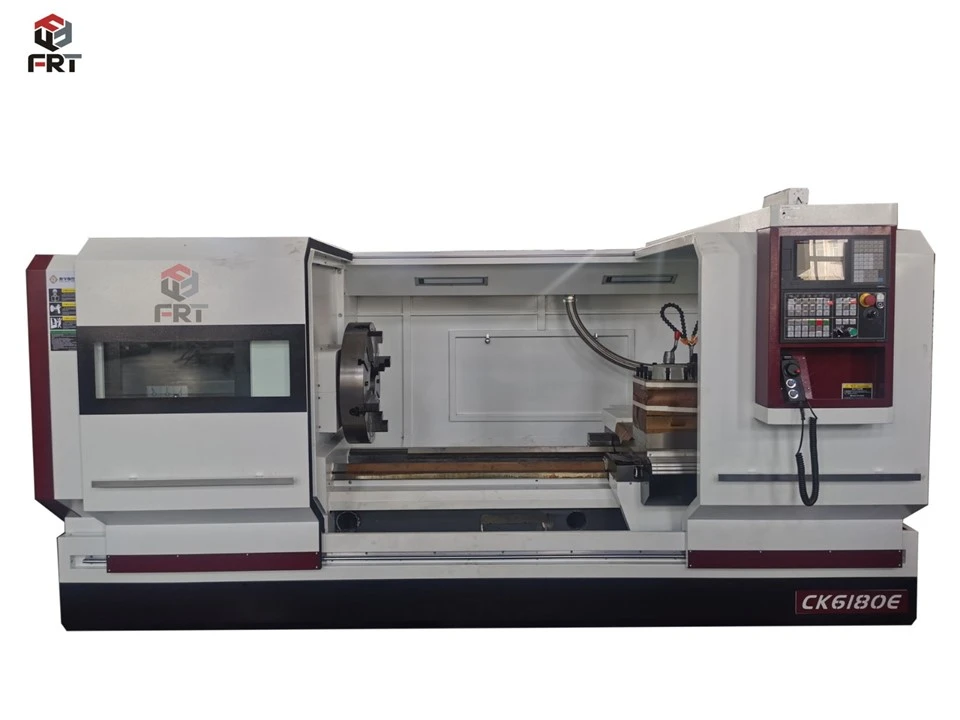

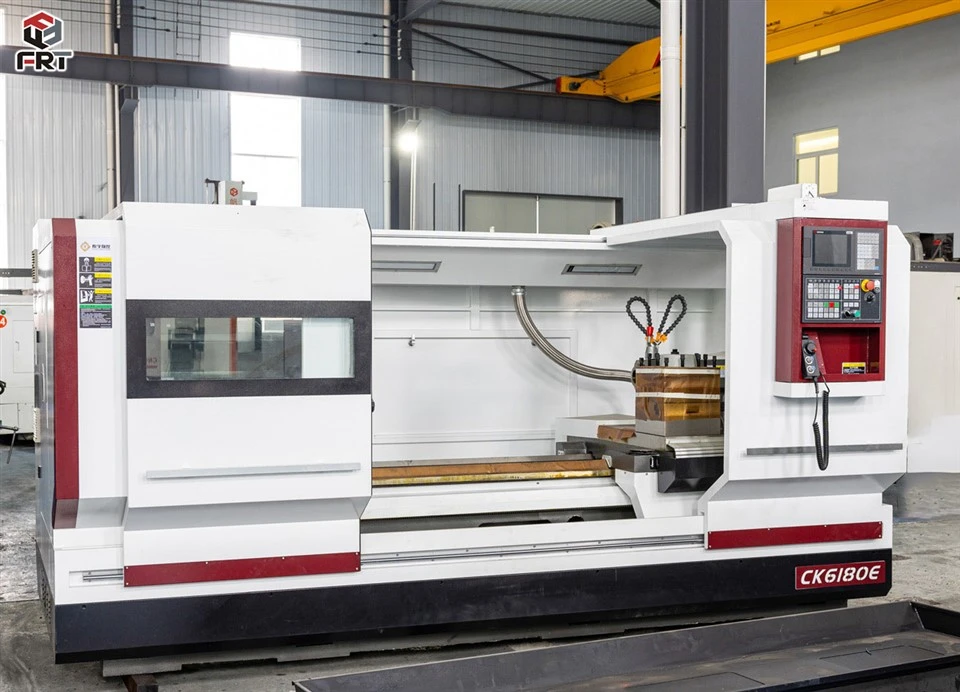

سی این سی ٹرننگ لیتھ مشین

وضاحتیں

بستر پر زیادہ سے زیادہ سوئنگ قطر (ملی میٹر)

800

سلائیڈ پر زیادہ سے زیادہ ٹکڑے کی گردش کا قطر (ملی میٹر)

480

پروسیسنگ کی زیادہ سے زیادہ لمبائی (ملی میٹر)

1500

بیڈ باڈی گائیڈ ریل اسپین (ایم ایم)

550

حتمی ٹرانسمیشن

مین ٹرانسمیشن فارم

تین گیئر مکینیکل رفتار میں تبدیلی ، تعدد تبادلوں لامحدود اسپیڈ کنٹرول

اسپنڈل اسپیڈ رینج (r/منٹ)

70~260 25~100 220~850

مین شافٹ اینڈ ڈھانچہ

C11

تکلا ہول قطر (ملی میٹر)

105

تکلا سوراخ کے اگلے سرے کا ٹپر

میٹرک سسٹم 140 1: 20

مین موٹر ماڈل

YVP160M-4-15KW

فیڈ سسٹم

میکس ٹریک ٹریول (ایم ایم)

x - to: 500 z - to: 1500

بال تار قطر x پچ (ملی میٹر)

ایکس سمت: 3205 زیڈ سمت: 5010

فاسٹ موونگ فیڈ (ملی میٹر / منٹ)

x سے: 4000 z سے: 6000

پوزیشننگ کی درستگی (ایم ایم)

x سے: 0.02 z سے: 0.03

پوزیشننگ کی درستگی کو دہرائیں (ملی میٹر)

x سے: 0.01 z سے: 0.016

ورک پیس پروسیسنگ کی درستگی

IT6-IT7

ورک پیس کی سطح کی کھردری

RA1.6

ٹیل سیٹ ڈیوائس

دم آستین کا قطر (ملی میٹر)

100

ٹیل سیٹ آستین کا سفر (ملی میٹر)

250

ٹیل سیٹ آستین شنک ہول کا ٹیپر

Mo's 6 #

چاقو فریم ڈیوائس

معیاری ترتیب

الیکٹرک اور عمودی چار - اسٹیشن ٹول ہولڈر

خصوصی انتخاب کی تشکیل

افقی چھ - اسٹیشن الیکٹرک چاقو ہولڈر

پوزیشننگ کی درستگی کو دہرائیں (ملی میٹر)

0.01

قطب کراس - سیکشن (ملی میٹر)

32*32

مشین ٹول کی ظاہری شکل اور وزن

لمبا مایوکارڈیم چوڑائی اور خود میں زیادہ ہے

4200×1850×1800

مشین ٹول وزن (کلوگرام)

4600
